6SL3246-0BA22-1CA0

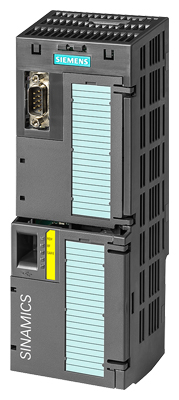

Řídící modul - SINAMICS G120 CONTROL UNIT CU250S-2

Popis

SINAMICS G120 řídící jednotka CU250S-2 CAN Vestavěný CANopen, podpora řízení vektor, polohování EPOS prostřednictvím licence na kartě SD, 4 DI/DO 6 DI (3 F-DI) , 5 DI 3 DO (1 F-DO) 2 AI, 2 AO Vestavěná bezpečnost STO, SBC, SS1 + rozšířená bezpečnost licenční kartou SD, snímač rozhraní: D-CLiQ+HTL/TTL/SSI Resolver/HTL přes svorkovnici, Krytí IP20 USB a SD/MMC rozhraní Řídící jednotka SINAMICS Řídící jednotka CU250S-2 CAN pro aplikace ve všeobecném strojírenství vyžadující vysoký výkon pro modulární frekvenční měnič SINAMICS G120. Řídící jednotka CU250S-2 je součástí modulárního frekvenčního měniče SINAMICS G120 (skládajícího se z výkonového modulu, řídící jednotky a ovládacího panelu). Tato řídící jednotka se hodí pro jednotlivé pohony s vyššími požadavky na regulaci otáček. Rozšířené bezpečnostní funkce, stejně jako větší počet vstupů/výstupů umožňují i rozsáhlé aplikace. V případě vektorové regulace mohou být připojeny dva snímače (poloha a otáčky). Toto rozšíření umožňuje použití v aplikacích, jako jsou zvedání/naklápění/pohyb nebo otáčení. Řídící jednotka CU250S-2 ovládá a monitoruje výkonový modul (Power Module) a připojený motor, přičemž si lze vybrat z několika možných druhů regulace. Umožňuje komunikaci s lokálním nebo centrálním řídícím systémem, ale také s monitorovacími zařízeními, a slouží pro připojování všech důležitých procesních pomocných agregátů a externích součástek, jako jsou snímače, ventily, jističe atd. Velký počet V/V rozhraní, rozhraní pro průmyslové sběrnice a doplňkové softwarové funkce optimálním způsobem podporují aplikace ve všeobecném strojírenství. Řídící jednotka CU250S-2 je standardně vybavena integrovanými bezpečnostními funkcemi Safe Torque Off (Bezpečný vypínací moment) (STO), Safe Stop 1 (SS1) a Safe Brake Control (SBC). Kromě toho mohou být prostřednictvím licence Safety odblokovány integrované bezpečnostní funkce Safely Limited Speed (Bezpečně omezená rychlost) (SLS), Safe Speed Monitor (Bezpečné monitorování rychlosti) (SSM) a Safe Direction (Bezpečný směr pohybu) (SDI). Jsou k dispozici následující integrované varianty komunikace: CU250S-2 s protokoly USS, Modbus RTU, CU250S-2 DP PROFIBUS a také CU250S-2 PN PROFINET, EtherNet/IP a CU250S-2 CANopen. Řídící jednotka může být provozována s následujícími výkonovými moduly SINAMICS: PM240-2 (0,55 kW až 132 kW) a PM240 (až 250 kW). SINAMICS - typová řada univerzálních pohonů pro jakoukoli oblast použití.
