3RT2046-1AB00

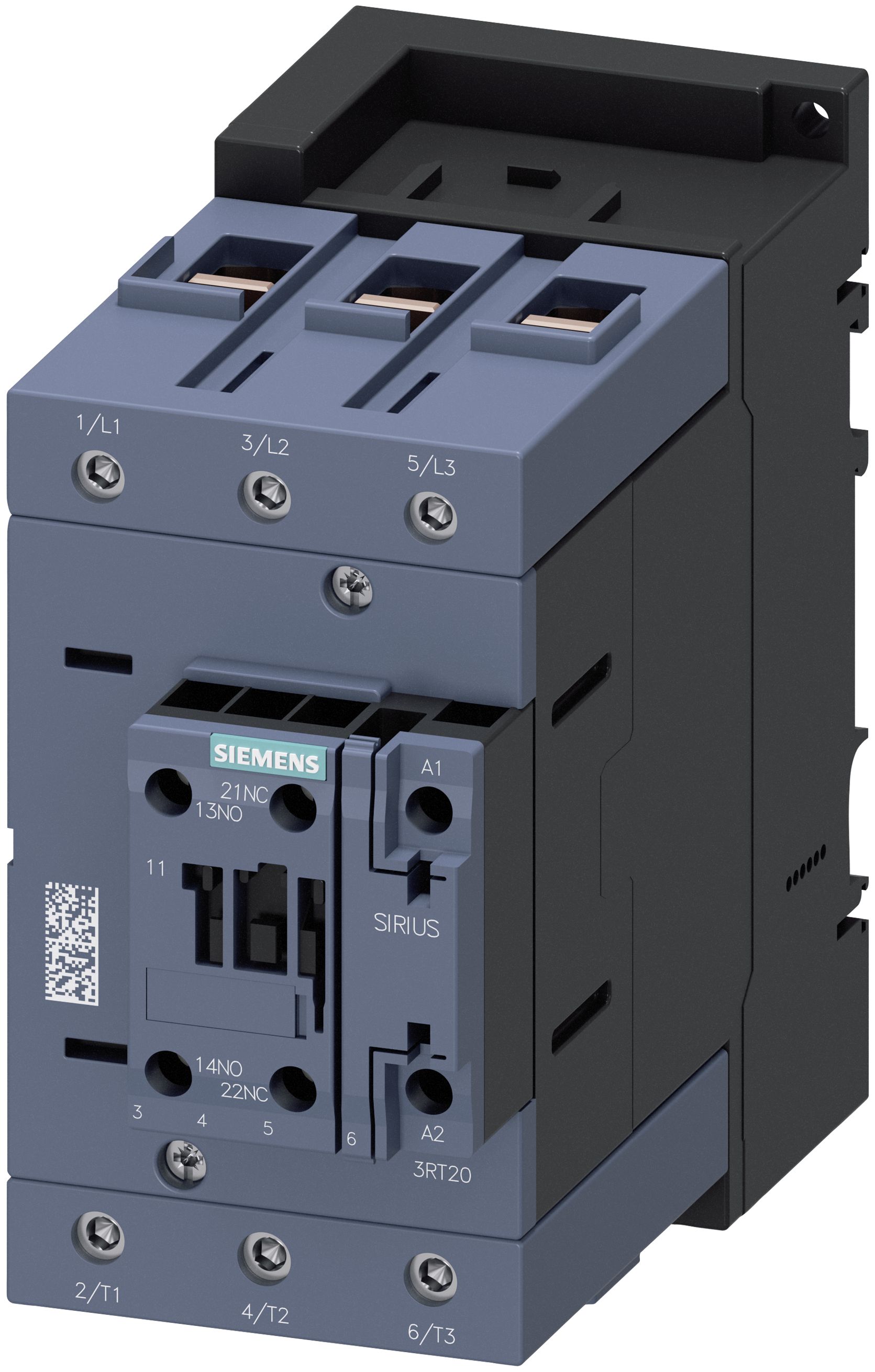

SIEMENS 3RT2046-1AB00, stykač, AC-3e, 95A/45kW/400V, 3pólový, AC 24V/50Hz, 1 NO + 1 NC, šroubová svorka

3RT2046-1AB00
Výrobce: Siemens
Kód zboží:72175
EAN:4047621023830
Rabatová skupinaR1
Cena bez DPH:
4 678,79 Kč
5 661,34 Kč s DPH
skladem: 0 ks
- + ks

Dostupnost na pobočkách

Brno
skladem: 0 ks
Praha
skladem: 0 ks
Praha (S)
skladem: 0 ks
3RT2046-1AB00

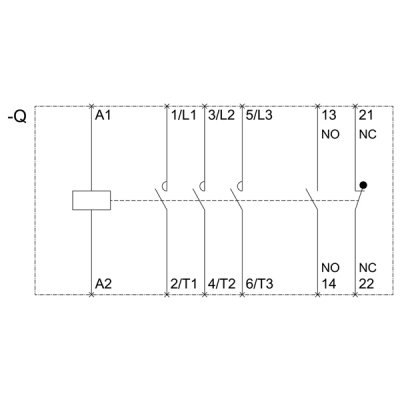

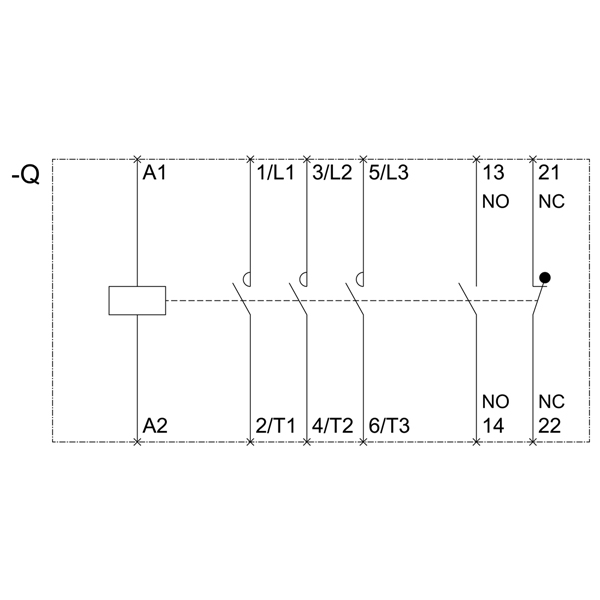

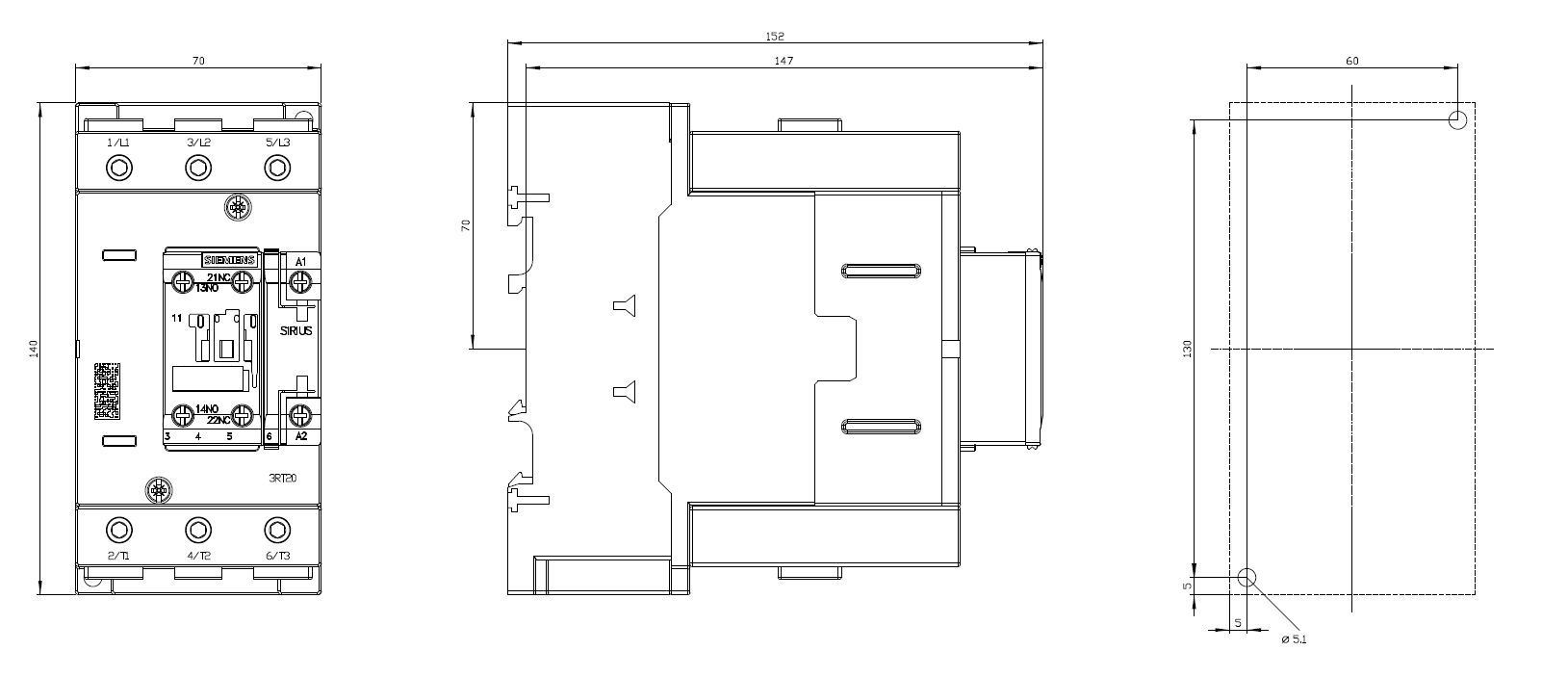

3RT2046-1AB00 - Rozměrový výkres 3RT2046-1AB00 - Vnitřní schéma zapojení

Popis

    Výkonový stykač

    Výkonový stykač SIRIUS 3RT2 je určen k zapnutí motorů a nabízí vysokou spolehlivost a kompaktní konstrukci.

    Technické detaily:

    • Typ: AC-3e/AC-3
    • Jmenovitý proud: 95 A
    • Jmenovitý výkon: 45 kW / 400 V
    • Počet pólů: 3
    • Napájení: AC 24 V
    • Frekvence: 50 Hz
    • Pomocné kontakty: 1 NO + 1 NC
    • Typ svorky: šroubová svorka
    • Konstrukční velikost: S3
    • Klimatická odolnost: schváleno IEC a UL/CSA
    • IE3/IE4 ready

    Výhody pro zákazníky:

    • Vysoký výkon při kompaktní konstrukci.
    • Jednoduché zapojení díky přípojkám na čelní straně.
    • Integrované pomocné kontakty snižují složitost konstrukce.
    • Možnost kombinace s různými komponenty pro optimální napojení na jednotku řízení.
    • Rychlé, bezúdržbové připojení odolné proti chvění s pružinovou svorkou.
    • Rozsáhlé příslušenství jednotné pro všechny konstrukční velikosti.
    • Snížení nákladů na zapojení díky dostupným spojovacím prvkům a funkčním modulům.

Technické parametry

Hloubka152,00 mm
Jmenovité ovládací napětí AC 50 Hz24 V
Jmenovitý provozní proud Ie při AC-1, 400 V130 A
Jmenovitý provozní proud Ie při AC-3, 400 V95 A
Jmenovitý provozní proud Ie při AC-4, 400 V80,00 A
Jmenovitý provozní výkon NEMA55,16 kW
Jmenovitý provozní výkon při AC-3, 400 V45,00 kW
Modulární provedeníano
Počet hlavních spínacích kontaktů
Počet pomocných rozpínacích kontaktů
Počet pomocných spínacích kontaktů
Provozní napětí AC 50 Hz690 V
Provozní napětí AC 60 Hz1000 V
Šířka70 mm
Typ ovládacího napětíAC
Výška140,00 mm
Způsob připojení hlavního obvoduŠroubové připojení

Příslušenství

Samostatné položky
3RH2911-1HA22 12263

3RH2911-1HA22 SIEMENS 3RH2911-1HA22, pomocný spínač 2NO+2NC proudové dráhy: 1NC, 1NO pro pomocné/motorové stykače S00/S0

Siemens
198,35 Kč
240,00 Kč s DPH
skladem: 7 ks
3RH2921-1DA11 12735

3RH2921-1DA11 SIEMENS 3RH2921-1DA11, pomocný spínač pro montáž zboku, 1NO+1NC, proud. dr.: 1NC, 1NO pro motorové stykače, S0

Siemens
178,23 Kč
215,66 Kč s DPH
skladem: 0 ks
3RH2911-1FA22 12038

3RH2911-1FA22 SIEMENS 3RH2911-1FA22, pomocný spínač 2NO+2NC proudové dráhy: 1NO, 1NC, 1NO pro pomocné/motorové stykače S00/S0

Siemens
198,35 Kč
240,00 Kč s DPH
skladem: 0 ks
3RT2936-1BB00 70476

3RT2936-1BB00 SIEMENS 3RT2936-1BB00, omezovač přepětí, varistor, AC24-48V, DC24-70V

Siemens
144,70 Kč
175,09 Kč s DPH
skladem: 2 ks
3RT2946-1CB00 72181

3RT2946-1CB00 SIEMENS 3RT2946-1CB00, RC článek, AC24-48V, DC24-70V, omezovač přepětí pro stykače S2, S3

Siemens
182,11 Kč
220,35 Kč s DPH
skladem: 0 ks
3RT2936-1JJ00 72204

3RT2936-1JJ00 SIEMENS 3RT2936-1JJ00, omezovač přepětí, varistor s LED, AC24-48V, DC12-24V

Siemens
184,94 Kč
223,78 Kč s DPH
skladem: 0 ks


Alternativy

3RT2047-1AB00 71934

3RT2047-1AB00 SIEMENS 3RT2047-1AB00, stykač, AC-3e, 110A/55kW/400V, 3pólový, AC 24V/50Hz, 1 NO + 1 NC, šroubová svorka

Siemens
5 422,06 Kč
6 560,69 Kč s DPH
skladem: 0 ks
