6SL3210-1RE31-5AL0

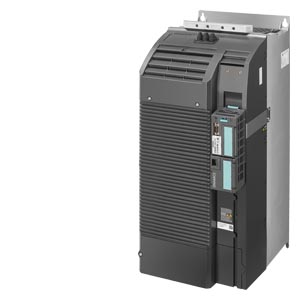

Power module - SINAMICS G120, PM240P-2 s filtrem, 55 kW

Popis

SINAMICS G120 POWER MODULE PM240P-2 S VESTAVĚNÝM FILTREM CL. A 3AC380-480V +10/-20% 47-63HZ VÝSTUPNÍ VYSOKÉ PŘETÍŽENÍ: 55KW PRO 150% 60S, 100% 240S; OKOLNÍ TEPLOTA -20 AŽ +50 °C (HO) VÝSTUPNÍ NÍZKÉ PŘETÍŽENÍ: 75 kW PRO 135 % 3 S, 110 % 57 S, 100 % 240 S OKOLNÍ TEPLOTA -20 AŽ +40 °C (LO) 708 x 305 x 357 (VxŠxH), FSF OCHRANA IP20 BEZ ŘÍDÍCÍ JEDNOTKY A PANELU SCHVÁLENO PRO CU FIRMWARE – VERZE V4.7 SP6 HF1 Výkonový modul SINAMICS PM240P-2 Výkonový modul stupeň ochrany IP20 pro průmyslové aplikace v procesním průmyslu pro frekvenční měnič SINAMICS G120P. Výkonové moduly jsou k dispozici pro použití v odvětví vodárenství a odpadních vod a pro průmyslové aplikace. Nové výkonové moduly PM240P-2 jsou založeny na nové hardwarové platformě, která umožňuje vyšší hustotu výkonu. Výkonové moduly PM240P-2 jsou také vhodné pro použití v aplikacích souvisejících s bezpečností. Ve spojení s externí vypínací jednotkou (např. SIRIUS 3SK1) se pohon stává bezpečnostním integrovaným pohonem s bezpečnostní funkcí Safe Torque Off s úrovní integrity bezpečnosti až SIL 3. Další výhodou výkonového modulu je jeho odolnost, protože jej lze použít i v náročných podmínkách prostředí, jako jsou teploty od -10 °C do 60 °C a v korozivním prostředí (odolnost proti znečištění). Díky integrované reaktoru stejnosměrného mezikruhu je také dosaženo vyšší energetické účinnosti s vyšším výstupním napětím (98 procent). Tento výkonový modul neobsahuje integrovaný brzdný chopper a přípustné délky kabelů mezi měničem a motorem jsou omezené. Pro umožnění delších kabelů lze připojit výstupní reaktory. Výkonové moduly PM240P-2 ve velikostech rámů FSD až FSF jsou k dispozici s integrovaným síťovým filtrem třídy A i bez něj v kompaktním provedení v třífázovém napěťovém rozsahu 380 V až 480 V a v třífázovém napěťovém rozsahu 500 V až 690 V. Výkonové moduly PM240P-2 s integrovaným síťovým filtrem třídy A jsou vhodné pro připojení k systémům TN. Výkonové moduly bez integrovaného síťového filtru jsou vhodné pro připojení k uzemněným systémům TN/TT a neuzemněným systémům IT. Pro zapojení řídicích jednotek a výkonových modulů jsou k dispozici stínící desky a sady pro připojení stínění, které zajišťují soulad s pokyny EMC. SINAMICS – prostě můj pohon!
